Timer tủ lạnh LG là một trong những bộ phận quan trọng, trực tiếp điều khiển chu trình làm lạnh và xả đá của thiết bị. Cấu tạo bên trong của Timer gồm nhiều bộ phận như động cơ, bánh răng, núm xoay,… Khi timer gặp sự cố, tủ lạnh có thể làm lạnh kém, đóng tuyết bất thường,… và người thợ phải kiểm tra cuộn dây timer, tiếp điểm xả đá,…
Trong bài viết này, LG Service sẽ trình bày rõ timer tủ lạnh là gì, nguyên lý hoạt động, chức năng cụ thể và hướng dẫn cách kiểm tra timer tủ lạnh LG tại nhà, giúp người dùng chủ động lên phương án xử lý phù hợp.

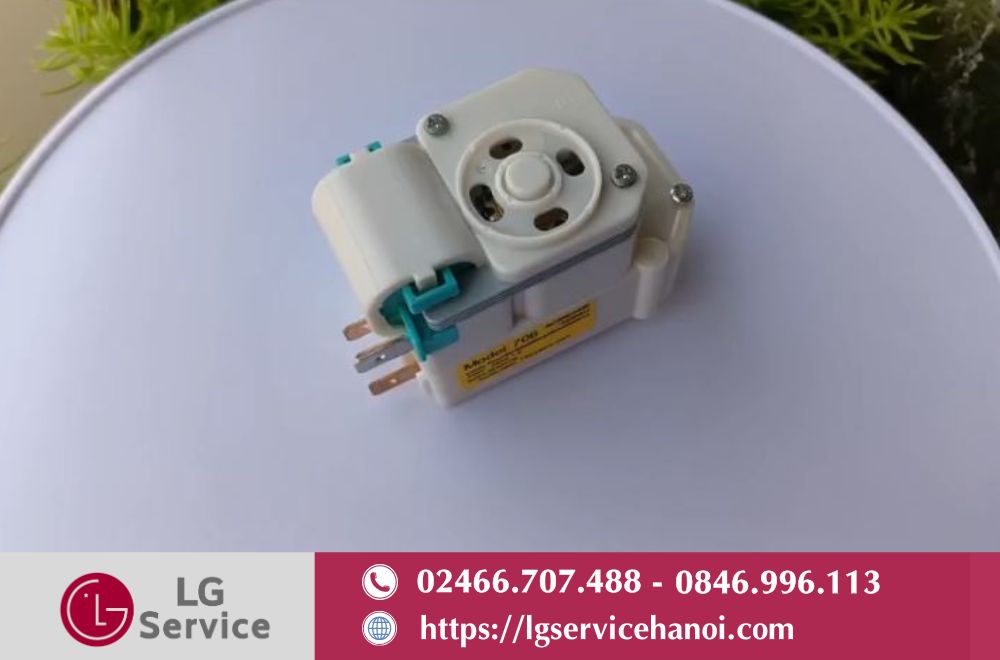

Timer tủ lạnh LG là gì?
Timer tủ lạnh LG, còn được gọi là bộ hẹn giờ xả đá, là linh kiện giữ vai trò điều phối các chu trình hoạt động quan trọng của tủ lạnh như làm lạnh, ngắt lạnh, xả tuyết và rã đông. Bộ phận này giúp máy nén và hệ thống xả đá vận hành theo thời gian định sẵn, từ đó duy trì nhiệt độ ổn định trong khoang tủ và hạn chế hiện tượng đóng tuyết trên dàn lạnh.
Timer hoạt động dựa trên chu kỳ thời gian cụ thể để kiểm soát việc bật – tắt máy nén cùng các linh kiện liên quan. Khi timer làm việc đúng chức năng, tủ lạnh LG sẽ làm lạnh hiệu quả, tiết kiệm điện và bảo vệ dàn lạnh. Ngược lại, nếu timer gặp trục trặc, tủ có thể không đủ lạnh, lạnh yếu hoặc dàn lạnh bị đóng đá quá mức, ảnh hưởng trực tiếp đến khả năng bảo quản thực phẩm và tuổi thọ thiết bị.

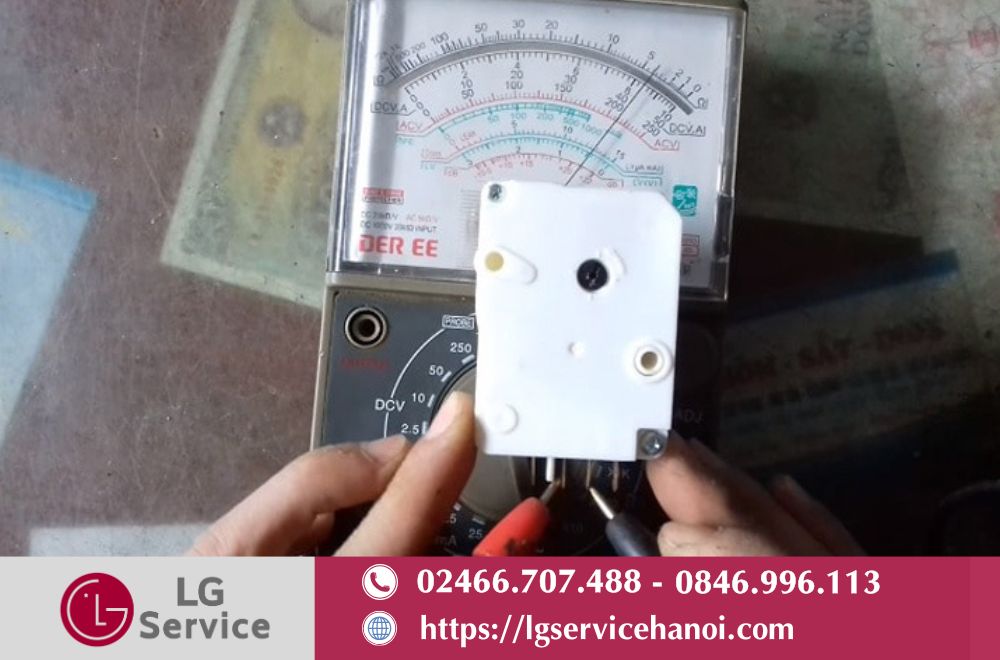

Cấu tạo và nguyên lý hoạt động của Timer
Cấu tạo của timer tủ lạnh LG
Timer tủ lạnh LG được thiết kế với cấu trúc cơ – điện đơn giản nhưng đóng vai trò điều khiển toàn bộ chu trình vận hành của thiết bị. Các bộ phận chính bao gồm:
- Động cơ điện mini (M): Thường dùng nguồn xoay chiều 200–240V (hoặc 110V tùy thị trường), công suất rất nhỏ (khoảng 1–3W), hoạt động liên tục để tạo lực kéo.
- Hệ thống bánh răng giảm tốc: Biến chuyển động quay nhanh của động cơ thành chuyển động quay cực chậm của trục cam chính (mất khoảng 6–10 tiếng mới quay trọn một vòng chu kỳ); Giúp giảm tốc độ quay của động cơ xuống mức phù hợp, đảm bảo timer hoạt động theo chu kỳ chính xác.
- Trục cam gạt tiếp điểm: Có cấu tạo rãnh lồi và rãnh lõm (vấu cam) lệch nhau. Khi trục quay, vấu cam sẽ đè hoặc nhả lưỡi gà tiếp điểm.
- Hệ thống tiếp điểm lá đồng & 4 chân cắm: Chân nguồn nuôi cuộn dây động cơ (M); Tiếp điểm chuyển mạch chung; Chân cấp chế độ Làm lạnh (Chân 4); Chân cấp chế độ Xả đá (Chân 2).
- Núm xoay cưỡng bức (ở đáy hoặc hông Timer): Cho phép kỹ thuật viên dùng tua-vít xoay tay để chuyển chế độ kiểm tra mà không cần đợi chạy hết 8 tiếng.
Nguyên lý hoạt động của timer tủ lạnh LG
Timer tủ lạnh LG hoạt động theo chu kỳ thời gian cố định, có nhiệm vụ luân phiên chuyển đổi giữa hai chế độ chính là làm lạnh và xả đá với nguyên lý như sau:
Khi tủ lạnh LG được cấp nguồn điện, tiếp điểm 1 – 4 của timer đóng, cho phép dòng điện cấp vào hệ thống và kích hoạt động cơ M bắt đầu quay. Đồng thời, timer khởi động chu kỳ hoạt động theo thời gian đã được cài đặt sẵn.
Đến thời điểm cần xả đá, trục cam của timer tác động, làm mở tiếp điểm 1 – 4 và đóng tiếp điểm 1 – 2. Lúc này, dòng điện đi qua rơ-le nhiệt -7°C và cầu chì nhiệt 70, sau đó cấp điện cho dây điện trở làm nóng dàn bay hơi, giúp lớp băng tuyết bám trên dàn lạnh tan ra.
Khi nhiệt độ dàn bay hơi vượt quá -7°C, rơ-le nhiệt sẽ mở tiếp điểm, ngắt nguồn điện cấp cho dây điện trở nhằm dừng quá trình xả đá, tránh tình trạng quá nhiệt. Trong suốt giai đoạn này, timer vẫn tiếp tục quay để chuẩn bị cho chu kỳ tiếp theo.
Sau khoảng 15 phút, tiếp điểm 1 – 2 của timer mở ra và tiếp điểm 1 – 4 đóng lại, dòng điện được cấp trở lại cho máy nén, tủ lạnh LG bắt đầu chu trình làm lạnh mới và tiếp tục vận hành theo chu kỳ thời gian cố định.
Nhờ cơ chế vận hành luân phiên này, timer tủ lạnh LG giúp tủ lạnh làm lạnh hiệu quả, hạn chế đóng tuyết, tiết kiệm điện năng và đảm bảo thiết bị hoạt động ổn định trong thời gian dài.

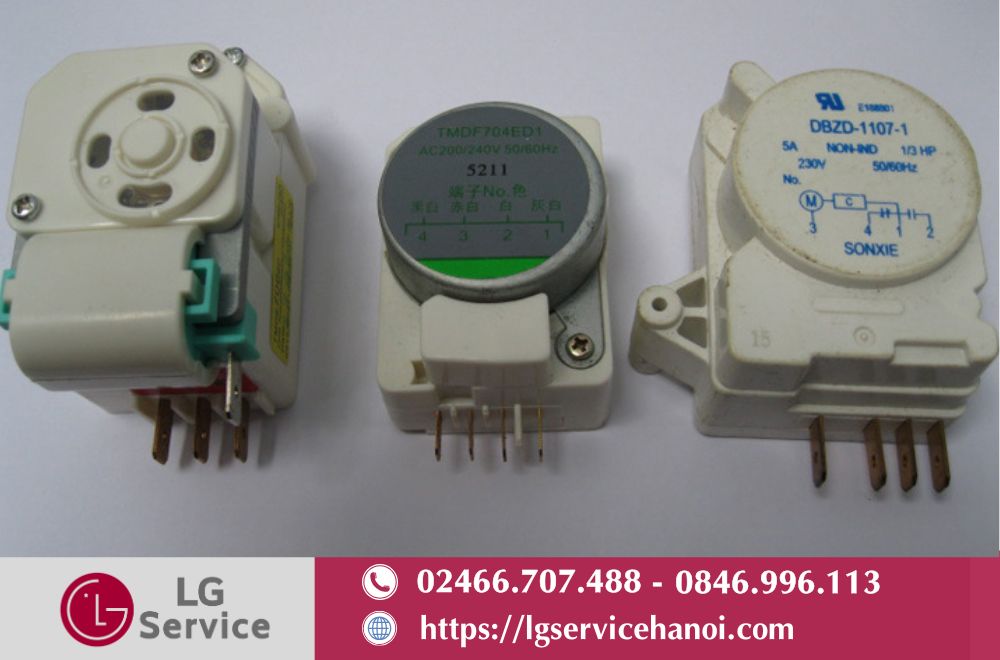

Chức năng của Timer tủ lạnh
Timer tủ lạnh LG giữ vai trò điều phối và kiểm soát toàn bộ chu trình vận hành của tủ lạnh, giúp thiết bị hoạt động ổn định và hiệu quả. Các chức năng chính của timer bao gồm:
- Điều khiển chu trình làm lạnh (kéo dài khoảng 6 – 8 tiếng): Timer quản lý thời điểm bật tắt máy nén theo chu kỳ phù hợp, giúp tủ lạnh LG duy trì nhiệt độ ổn định trong các ngăn và tránh tình trạng làm lạnh quá mức.
- Kích hoạt quá trình xả đá định kỳ (kéo dài khoảng 15 – 30 phút): Timer tự động chuyển tủ từ chế độ làm lạnh sang xả tuyết theo thời gian cài đặt sẵn, hạn chế hiện tượng dàn lạnh bị đóng tuyết dày, gây cản trở lưu thông hơi lạnh.
- Bảo vệ dàn bay hơi: Thông qua việc kiểm soát thời gian cấp điện cho dây điện trở xả đá, timer giúp dàn bay hơi không bị quá nhiệt, từ đó kéo dài tuổi thọ linh kiện.
- Tối ưu hiệu suất và tiết kiệm điện năng: Khi các chu trình làm lạnh và xả đá được vận hành đúng thời điểm, tủ lạnh LG giảm tiêu hao điện năng không cần thiết và nâng cao hiệu suất sử dụng.
- Duy trì sự ổn định khi tủ vận hành lâu dài: Timer giúp các bộ phận như máy nén, rơ-le và hệ thống xả đá phối hợp nhịp nhàng, hạn chế lỗi phát sinh do hoạt động sai chu kỳ.
Dấu hiệu nhận biết timer tủ lạnh LG bị hư hỏng
Khi timer tủ lạnh LG gặp sự cố, Bạn sẽ nhận biết qua 4 dấu hiệu điển hình sau:
- Tủ lạnh LG không làm lạnh ngăn mát: Timer tủ lạnh LG bị kẹt ở chế độ xả đá, khiến máy nén không được cấp điện để hoạt động.
- Tủ lạnh LG bị đóng tuyết dày: Timer không chuyển sang chế độ xả đá đúng thời điểm, khiến tuyết tích tụ ngày càng nhiều trên dàn lạnh.
- Tủ lạnh lúc lạnh, lúc không: Timer hoạt động không ổn định, khiến chu kỳ làm lạnh và xả đá bị gián đoạn.
- Máy nén không hoạt động: Tiếp điểm làm lạnh bên trong Timer bị hỏng hoặc không đóng, khiến máy nén không nhận được nguồn điện.
- Điện trở xả đá không hoạt động: Timer không chuyển mạch sang chế độ xả đá, làm tuyết không được làm tan.
- Tủ lạnh hoạt động liên tục nhưng kém lạnh: Timer tủ lạnh LG không chuyển sang chu kỳ xả đá, khiến tuyết bám dày làm giảm hiệu quả trao đổi nhiệt của dàn lạnh.

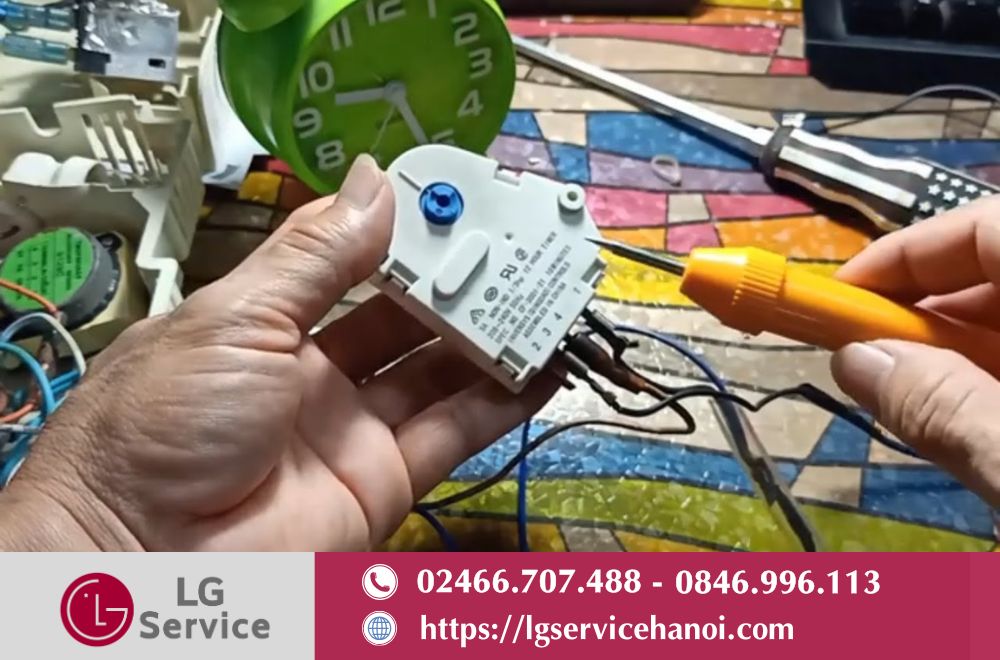

Hướng dẫn cách kiểm tra timer tủ lạnh LG tại nhà
Kiểm tra timer tủ lạnh LG giúp xác định nhanh tình trạng hoạt động của bộ phận xả đá, từ đó đánh giá nguyên nhân khiến tủ lạnh làm lạnh kém hoặc bị đóng tuyết. Quy trình thực hiện tương đối đơn giản, có thể tiến hành tại nhà với đồng hồ đo điện.
Bước 1: Kiểm tra cuộn dây timer
Sử dụng đồng hồ đo điện trở (VOM), đặt đồng hồ ở thang đo điện trở. Tiến hành đo giữa chân 1 và chân 3 của timer.
- Nếu kim đồng hồ lên khoảng một nửa thang đo, timer vẫn hoạt động bình thường.
- Nếu kim không lên hoặc lệch hoàn toàn về một phía, cuộn dây timer có khả năng đã hỏng và cần thay thế.
Bước 2: Kiểm tra tiếp điểm xả đá
Dùng tay xoay nhẹ trục quay của timer cho đến khi nghe thấy tiếng “tách”, báo hiệu timer chuyển sang chế độ xả đá. Sau đó, đo điện trở giữa chân 2 và chân 3, đây là tiếp điểm cấp nguồn cho hệ thống xả đá.
Bước 3: Kiểm tra khả năng chuyển tiếp điểm
Nếu đồng hồ hiển thị giá trị điện trở nhỏ (vài Ohm) tại chân 2 – 3, tiếp tục xoay nhẹ trục timer cho đến khi nghe tiếng “tách” lần tiếp theo. Điều này cho thấy timer vẫn chuyển mạch theo đúng chu kỳ.
Bước 4: Kiểm tra tiếp điểm máy nén
Tiến hành đo điện trở giữa chân 3 và chân 4, là tiếp điểm cấp nguồn cho máy nén.
- Nếu đồng hồ đo hiển thị điện trở phù hợp, timer vẫn hoạt động ổn định.
- Nếu không có tín hiệu điện trở, timer có thể đã gặp sự cố và nên được thay mới.
Thông qua các bước kiểm tra trên, người dùng có thể đánh giá sơ bộ tình trạng timer tủ lạnh LG. Trong trường hợp kết quả đo không chính xác hoặc thao tác gặp khó khăn, nên liên hệ kỹ thuật viên chuyên môn để tránh ảnh hưởng đến các linh kiện khác của tủ lạnh.
Timer là bộ phận quan trọng, đảm nhiệm việc điều phối chu trình làm lạnh và xả đá của tủ lạnh LG. Kiểm tra timer đúng cách sẽ giúp phát hiện sớm các dấu hiệu bất thường, từ đó hạn chế hư hỏng lan sang những linh kiện khác bên trong thiết bị. Đừng quên đọc kỹ hướng dẫn sử dụng tủ lạnh LG hiệu quả, bền bỉ.
